EBC-1210

Akü Şarj Ünitesi

EBC-1210, kurşun-asit ve jel aküler için özel olarak geliştirilmiş, yüksek verimlilik ve dayanıklılığa sahip bir SMPS teknolojili akü şarj cihazıdır. 10A çıkış gücü, geniş giriş voltaj aralığı ve fan içermeyen konveksiyon soğutması ile EBC-1210; jeneratör sistemlerinden endüstriyel otomasyonlara kadar birçok uygulamada güvenilir enerji desteği sağlar. 3 aşamalı dinamik şarj algoritması sayesinde akü ömrünü uzatır, performansı maksimuma çıkarır.

  • Geniş Giriş Voltaj Aralığı

  • 3 Kademeli Dinamik Şarj

  • Boost Şarj Fonksiyonu

  • Fan İçermeyen Soğutma

  • Paralel ve Seri Bağlantı Desteği

  • Gelişmiş Koruma ve Uyumluluk

Giriş Özellikleri

  • AC Giriş Voltaj Aralığı: 150Vac – 300Vac (Tek faz, Faz-Nötr)
  • Çalışma Frekans Aralığı: 45Hz – 450Hz
  • DC Giriş Voltaj Aralığı: 250Vdc – 400Vdc
  • Nominal Giriş Akımı (Tam Yükte): 1.50A @ 230Vac
  • Verimlilik: >%80
  • Giriş Güç Faktörü: Kapasitif (Güç faktörü düzeltmesi yoktur)
  • Giriş Sigorta Koruması: 6.3A / Yavaş atan tipte 5x20mm dahili cam sigorta
  • Demeraj Akımı: <100A
  • Giriş Terminal Tipi: 2.5mm² vidalı terminal

Çıkış Özellikleri

  • Çıkış Voltaj Aralığı: 13.8Vdc (Fabrika ayarı)
    (12.6 – 15.0Vdc arası sipariş opsiyonu)
  • Çıkış Akımı: 10.0A sürekli
  • Çıkış Terminal Tipi: 2.5mm² vidalı terminal
  • Çıkış Kısa Devre Akımı: Nominal çıkış akımının %10 fazlası
  • Ripple Voltajı: < %1.0 (10Hz – 100kHz)
  • Gürültü Seviyesi: < 1V pk-pk
  • Hat Regülasyonu: < %1 (sabit çıkış yükünde)
  • Yük Regülasyonu: < %1.5 (0A – tam yük arası)
  • Ters Bağlantı Koruması: 15A / Yavaş atan tipte 6.3x32mm dahili cam sigorta

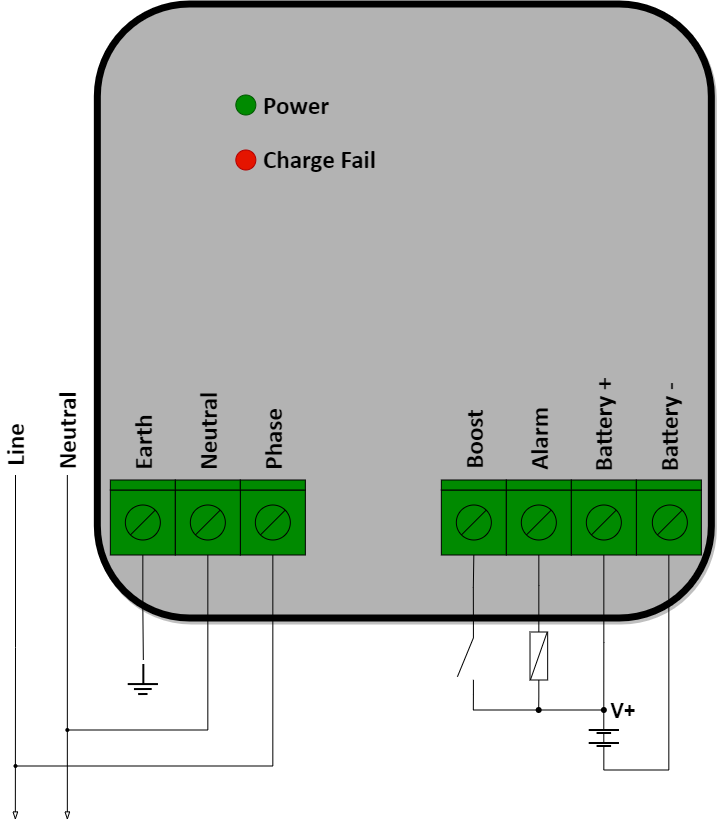

Ön Panel Göstergeleri

  • Yeşil LED: Operasyon sağlıklı
  • Kırmızı LED: Arıza mevcut
  • Yeşil + Kırmızı LED: Çıkış sigortası yanmış

Çevresel Koşullar

  • Çalışma Sıcaklığı: -25°C ila +60°C (tam yükte ve maksimum girişte)
  • Depolama Sıcaklığı/Nemi: -30°C ila +80°C (%10rh – %90rh, yoğuşmasız)
  • Soğutma Tipi: Konveksiyon (fan içermez)
  • Bağıl Nem: %10rh – %95rh, yoğuşmasız
  • Çalışma Yüksekliği:
    • 0–1200m: Tam yük
    • 1200–4000m: %50 yük ile doğrusal azalma
  • Galvanik İzolasyon:
    • Giriş–Çıkış: 4KV
    • Çıkış–Toprak: 500Vac
  • ESD Koruması: 8kV (metal şase üzerinden)
  • EMC Uyumluluğu: IEC/EN 61000-6-3
  • EMI Uyumluluğu: EN 55011 / EN55022-B
  • Titreşim Dayanımı: 10–55Hz, 19.6m/s², X/Y/Z eksenlerinde 1 saat
  • Koruma Sınıfı: IP20 tüm yüzeyler, IP00 montaj yüzeyi

Ek Özellikler

  • Alarm Çıkışı: Solid state, sistem normal çalıştığı sürece aktiftir (max. 50mA)
  • Boost Şarj Fonksiyonu: Akünün artı kutbu ilgili girişe uygulandığında aktif olur
  • Çıkış Yüksek Voltaj Koruması: Desteklenmiyor
  • Sıcaklık Koruması (Power De-rating): Desteklenmiyor

Mekanik Özellikler

  • Kutu: Alüminyum gövde
  • Ağırlık: 410 gr
  • Boyutlar (G x Y x D): 136.5 x 110.8 x 66.5 mm
  • Montaj Şekli: Panel montaj (vida ile sabitlenir)
