DAVR-90

Dijital Voltaj Regülatörü

DAVR-90, büyük kapasiteli jeneratör sistemleri için tasarlanmış, mikrodenetleyici tabanlı son teknoloji bir dijital voltaj regülatörüdür. IGBT kontrollü PWM alan sürücü, 3 fazlı Gerçek RMS ölçümü ve gelişmiş PID algoritmaları ile hassas voltaj regülasyonu sağlar. Blok yük koşulları altında yüksek kararlılık ve dinamik performans sunacak şekilde optimize edilmiş kontrol yapısına sahiptir. USB portu ve PC Tools yazılımı ile kolay konfigürasyon ve izleme imkânı sunar. Zorlu çevre koşullarında güvenilir çalışma için kapsüllenmiş yapıya sahiptir.

  • Mikrodenetleyici Tabanlı Dijital Tasarım

  • Yüksek Uyarma Kapasitesi

  • Hassas Gerilim Regülasyonu

  • Blok Yük Koşullarında Kararlı Dinamik Performans

  • USB ile Kolay Konfigürasyon

  • Çift RTD Sıcaklık İzleme

Yazılımsal Özellikler

Gerçek Dijital Kontrol
IGBT kontrollü PWM alan sürücü ve DSP algoritmaları ile hassas voltaj regülasyonu.

ISO8528-5 Uyumluluğu
Dinamik yük koşullarında uluslararası standartlara uygun performans.

Hassas Gerilim Regülasyonu
3 faz Gerçek RMS ölçümü ile ±%0,5 hassasiyet.

Harici Kontrol Desteği
AUX girişleri üzerinden analog sinyal ile voltaj ayarı ve uzaktan kontrol.

USB ile Kolay Konfigürasyon
Galvanik izolasyonlu USB portu ile PC Tools yazılımı üzerinden parametre ayarı ve izleme.

Alarm ve Koruma Yönetimi
64 alarm kayıt hafızası, aşırı uyarma ve algılama kaybı koruması.

Donanımsal Özellikler

IGBT Kontrollü PWM Alan Sürücü
Yüksek hızlı ve kararlı alan kontrolü için modern sürücü teknolojisi.

Kompakt ve Dayanıklı Tasarım
140 x 155 x 59 mm boyut, 190 gr ağırlık ile zorlu ortamlara uygun kapsüllenmiş yapı.

Yüksek Uyarma Kapasitesi
5 Adc sürekli, 10 Adc kısa süreli uyarma akımı ve %140 aşırı yük kapasitesi.

Geniş Algılama Aralığı
100–480Vac voltaj algılama, 25–75Hz frekans uyumu.

Tak-Çıkar Konektörler
Kurulum ve bakım süresini azaltan kullanıcı dostu bağlantılar.

RGB LED Gösterge
Çok işlevli durum, alarm ve iletişim göstergesi.

Fiziksel & Elektriksel Özellikler

Çalışma Ortamı Uyumu
-35°C ila +60°C tam yükte, +70°C’de derating ile çalışma.

Koruma Özellikleri
Aşırı uyarma koruması, UFRO ayarı, algılama kaybı koruması.

Gerilim Ayarı Esnekliği
Dahili trimpot, harici potansiyometre ve yazılım üzerinden ±%15 ayar.

Alan Sürücü Gücü
PWM kontrollü alan sürücü, 600W maksimum çıkış gücü.

Dayanıklılık & Uyumluluk

EMC Uyumluluğu
EN61000-6-2 ve EN61000-6-4 standartlarına uygun endüstriyel bağışıklık.

Elektriksel Güvenlik
UL güvenlik standartlarına uygun yapı.

Mekanik Dayanım
Titreşim ve şok testlerinden başarıyla geçmiş kapsüllenmiş muhafaza.

Yanmaz Malzeme
UL94 standardına uygun malzeme yapısı.

Your Content Goes Here

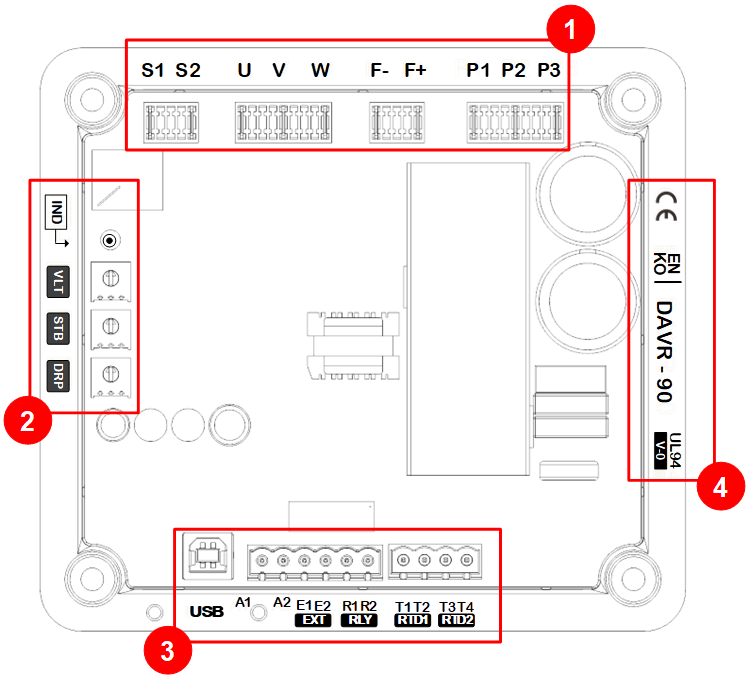

DAVR90, AVR ünitesinin alternatör ile arayüzünü sağlamak amacıyla terminaller, trimpotlar ve göstergeler ile donatılmıştır. Terminaller, fonksiyonlarına göre gruplandırılmıştır ve bu gruplar aşağıdaki şekilde gösterilmektedir.
  1. Güç bağlantı terminalleri grubu (güç sinyalleri için fast-on tip terminal bağlantıları),
  2. Trimpotlar ve göstergeler grubu,
  3. AUX ve haberleşme terminalleri grubu (vidalı tip terminaller ve soketler),
  4. Cihaz tanımlama bilgileri.
